什么是RTK?
RTK(Real - time kinematic,實時動態)載波相位差分技術,是實時處理兩個測量站載波相位觀測量的差分方法,將基準站采集的載波相位發給用戶接收機,進行求差解算坐標。這是一種新的常用的衛星定位測量方法,以前的靜態、快速靜態、動態測量都需要事后進行解算才能獲得厘米級的精度,而RTK是能夠在野外實時得到厘米級定位精度的測量方法,它采用了載波相位動態實時差分方法,是GNSS應用的重大里程碑,它的出現為工程放樣、地形測圖,各種控制測量帶來了新的測量原理和方法,極大地提高了作業效率。
RTK工作原理:
RTK(real time kinematic)是以載波相位觀測值進行實時動態相對定位的技術。其原理是將位于基準站上的GNSS接收機觀測的衛星數據,通過數據通信鏈(無線電臺)實時發送出去,而位于附近的移動站GNSS接收機在對衛星觀測的同時,也接收來自基準站的電臺信號,通過對所收到的信號進行實時處理,給出移動站的三維坐標,并估“其精度。

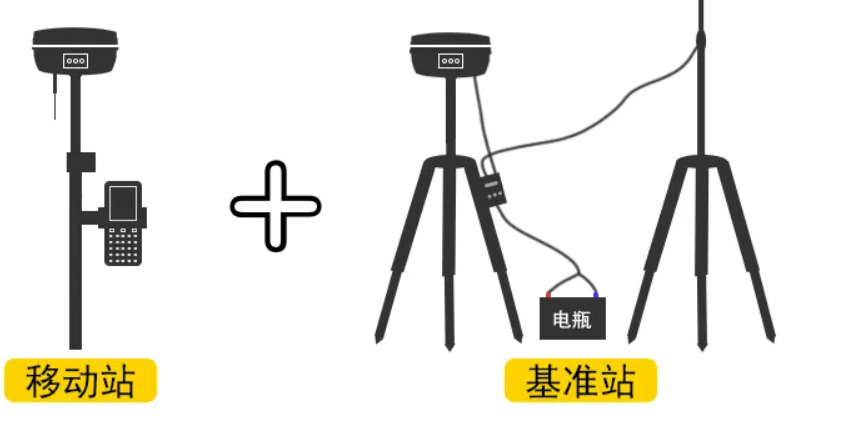

利用RTK測量時,至少配備兩臺GNSS接收機,一臺固定安放在基準站上,另外一臺作為移動站進行點位測量。在兩臺接收機之間還需要數據通信鏈,實時將基準站上的觀測數據發送給流動站。對流動站接收到的數據(衛星信號和基準站的信號)進行實時處理還需要RTK軟件,其主要完成雙差模糊度的求解、基線向量的解算、坐標的轉換。
RTK技術可以在很短的時間內獲得厘米級的定位精度,廣泛應用于圖根控制測量、施工放樣、工程測量及地形測量等領域。但RTK也有一些缺點,主要表現在需要架設本地參考站,誤差隨移動站到基準站距離的增加而變大。
推薦UPOINT型號:UP56MRTK
功能特點:
? 基于高性能MXT906B模塊, 支持 RTK厘米級定位精度
? 可同時接收GPS,北斗,Glonass,Galileo多頻段及輔助衛星同時工作
? 支持AGNSS,快速定位
? 定位更新速率1Hz(默認);2Hz;5Hz;10Hz可調
? 集成TCXO、LNA、SAW、RTC
? 集成高增益天線,信號更強
? 功耗低,具有智能功率控制機制
? Smart Suppress 抗干擾技術
? 具有寬電壓范圍的單電源
? 豐富的硬件接口,支持多種配置,TTL/RS232可選配
? 該模組配備QMC5883L電子羅盤
